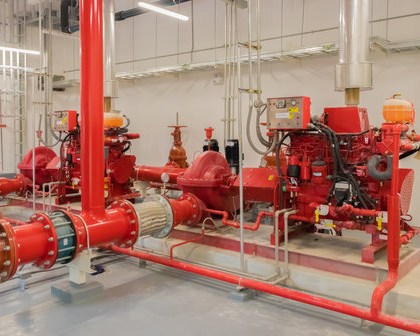

BOMBAS CONTRA INCENDIO – TIPOS Y CARACTERÍSTICAS

INTRODUCCIÓN

En este artículo expongo los tipos y características de las bombas contra incendio. Las bombas son componentes esenciales de muchos sistemas de extinción de incendios a base de agua, incluyendo los sistemas de rociadores, de mangueras, de agua pulverizada, redes de hidrantes, etc. Las bombas contra incendio proporcionan el flujo y presión de agua requerida por estos sistemas para cumplir su función satisfactoriamente.

El funcionamiento adecuado de una bomba es vital para el éxito de un sistema de extinción de incendios. Hasta cierto punto, ese funcionamiento depende de un diseño efectivo y de buenas prácticas de instalación, lo que se logra siguiendo un conjunto de pautas uniformes, como las establecidas en la norma NFPA 20, Instalación de Bombas Estacionarias para Protección contra Incendios, en la cual se establecen los requerimientos y detalles sobre las fuentes de energía, la construcción de las bombas, la instalación y los métodos de control y operación.

TIPOS DE BOMBAS CONTRA INCENDIO

Las bombas utilizadas en sistemas de extinción de incendios a base de agua son de la clase centrífugas; y son de los siguientes tipos:

Tipos de bombas contra incendio

1. BOMBA CONTRA INCENDIO DE ROTOR SUSPENDIDO

En esta configuración, el rotor o impulsor está montado en el extremo del eje en una condición en voladizo o colgando de los cojinetes de soporte. A este grupo pertenecen las bombas de succión axial y las bombas en-línea.

BOMBAS DE SUCCIÓN AXIAL

En estas bombas, la cara de la brida de succión está alineada con el eje y la descarga es perpendicular a la succión.

Existen modelos de acoplamiento cercano, en los cuales el motor está adjunto a la carcasa de la bomba y el rotor está montado en el extremo del eje del motor. Y existen modelos de acoplamiento separado, en los cuales el eje de la bomba se conecta con el eje del motor mediante un elemento espaciador.

Impulsor bomba de succión axial

Rotor de bomba de succión axial

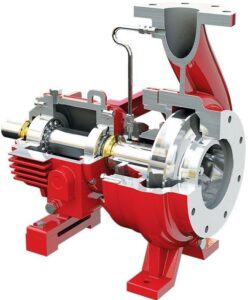

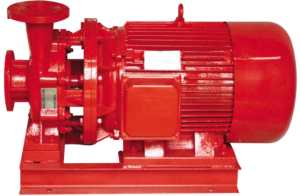

Bomba de succión axial de acoplamiento cercano

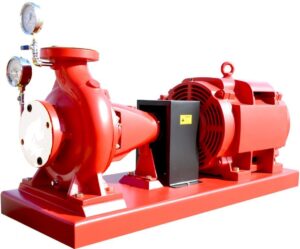

Bomba de succión axial de acoplamiento separado

BOMBAS EN LÍNEA

Una bomba de eje vertical, cuyo motor va soportado por carcasa de la bomba y tiene sus bridas de succión y descarga aproximadamente en la misma línea central.

Estas bombas son de impulsor cerrado, succión simple. El rotor va montado en el extremo del eje, colgando de los cojinetes de soporte. En este tipo de bombas también existen los modelos de acoplamiento cercano y de acoplamiento separado.

Los modelos de acoplamiento cercano tienen el motor montado sobre la carcasa de la bomba y el rotor va instalado en el extremo del eje del motor. En los modelos de acoplamiento separado, el motor está apoyado sobre un pedestal; el eje del motor se conecta al eje de la bomba mediante un elemento espaciador.

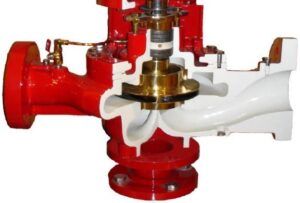

Rotor de bomba en línea

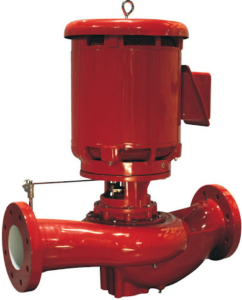

Bomba en línea de acoplamiento cercano

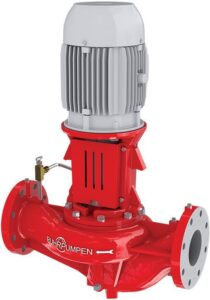

Bomba en línea de acoplamiento separado

2. BOMBA CONTRA INCENDIO DE ROTOR ENTRE RODAMIENTOS

Este tipo de bomba es conocido como «de carcasa partida o bi-partida», y eso es porque la carcasa que aloja el eje y el impulsor es dividida axialmente y se puede separar. Esto permite un fácil acceso para reparar o reemplazar los componentes internos.

Estas bombas tienen su impulsor ubicado entre los rodamientos que soportan el eje. Pueden ser de eje horizontal o de eje vertical, el cual se apoya en rodamientos en sus extremos; el impulsor es cerrado y de doble succión (el agua se divide e ingresa por los dos lados del impulsor).

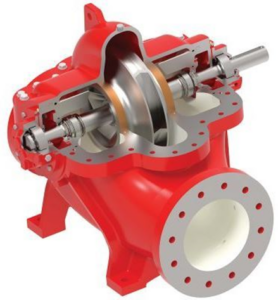

Bomba de carcasa partida horizontal

Bomba de carcasa partida horizontal

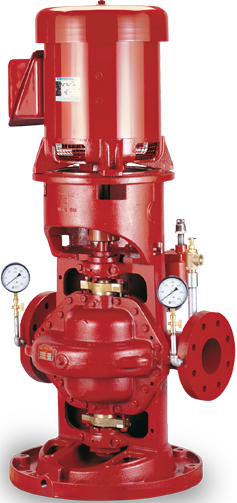

Bomba de carcasa partida vertical

Bomba de carcasa partida vertical

Estas bombas pueden ser también de 2 o 3 etapas, para satisfacer requerimientos de presión alta.

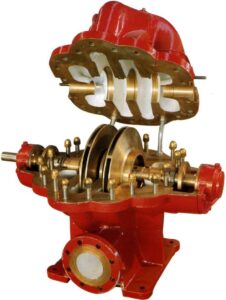

Bomba contra incendio carcasa partida 2 etapas

Bomba de carcasa partida 2 etapas

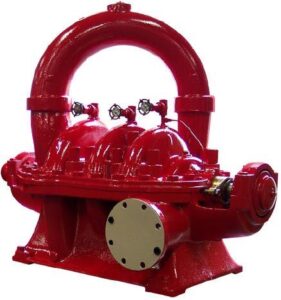

Bomba contra incendio carcasa partida 3 etapas

Bomba de carcasa partida 3 etapas

Las bombas multietapas son como bombas conectadas en serie conformadas en una sola unidad. Están dotadas con varios rotores montados sobre un mismo eje y el agua va pasando por ellos desde la succión hasta la descarga.

3. BOMBA CONTRA INCENDIO VERTICAL TIPO “TURBINA”

Una bomba de eje vertical con impulsor o impulsores que descargan a un conducto coaxial con el eje.

Mediante el eje vertical se transmite la energía desde el motor a los impulsores contenidos dentro de tazones y normalmente acoplados en serie; éstos hacen fluir el agua a través de un tubo que la conduce hacia la brida de descarga.

Este tipo de bombas se debe utilizar cuando el reservorio de agua está por debajo del cuarto de bombas, dado que no está permitido por la normativa utilizar bombas con «succión negativa».

En la gran mayoría de sus aplicaciones, estas bombas requieren contar con más de un impulsor, para poder alcanzar la presión demandada por el sistema, es decir, para su conformación se unen más de una etapa.

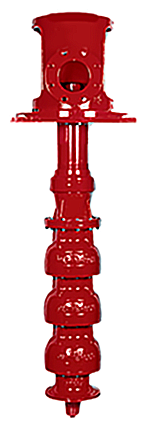

Bomba vertical tipo turbina

Bomba vertical tipo turbina

Cuerpo de tazones y difusores de bomba vertical tipo turbina

4. BOMBA CONTRA INCENDIO MULTIETAPA Y MULTIPUERTO

Hay bombas multietapas que además son multipuertos, es decir, que tienen más de una brida de descarga. Cada puerto descarga el agua a una presión diferente. Este tipo de bombas son ideales para edificaciones altas con más de una zona de presión. El primer puerto suministra a la zona más baja y el último puerto suministra a la zona más alta, cada uno con su respectiva tubería montante.

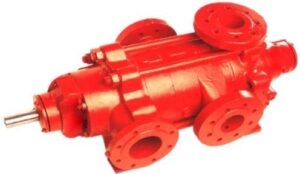

Bomba contra incendios de multietapasBomba multietapas – multipuertos

ACCIONAMIENTO DE BOMBAS CONTRA INCENDIO

Las bombas contra incendio pueden ser accionadas mediante motor eléctrico o por motor Diésel.

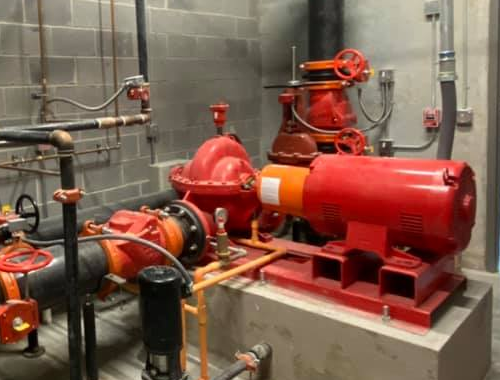

Bomba contra incendio con motor eléctrico

Bomba contra incendio con motor eléctrico

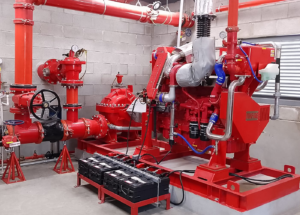

Bomba contra incendio con motor Diésel

De acuerdo a la norma NFPA 20, las bombas contra incendio deben ser listadas para dicho servicio, al igual que los motores, ya sean eléctricos o Diésel, utilizados para su operación.

CAUDALES NOMINALES DE BOMBAS CONTRA INCENDIO

El caudal nominal de una bomba es su punto de diseño; es asignado por el fabricante. Ese es el caudal que impulsará la bomba a una determinada presión, denominada presión nominal.

En la norma NFPA 20 se establecen los caudales nominales que deben tener las bombas contra incendio listadas, los cuales se indican a continuación:

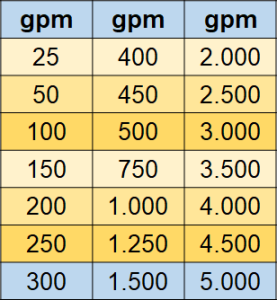

Caudales nominales de bombas contra incendio de acuerdo a la norma NFPA 20

En la práctica, la mayoría de los fabricantes ofrecen bombas listadas a partir de 250 gpm, por lo que encontrar una de menor caudal (listada) es una tarea bastante difícil. Bombas listadas de más de 5.000 gpm se fabrican bajo pedido especial.

RANGO DE PRESIÓN DE BOMBAS CONTRA INCENDIO

Los rangos de presión de las bombas contra incendio varían según su tipo y de acuerdo al fabricante. La norma NFPA 20 establece una presión nominal mínima de 40 psi (276 kPa). La presión máxima puede llegar en algunos casos hasta los 400 psi (2.758 kPa) para bombas horizontales y hasta los 500 psi (3.448 kPa) para bombas verticales tipo “turbina”.

CURVA CARACTERÍSTICA DE LAS BOMBAS CONTRA INCENDIO

La curva característica de las bombas contra incendio es un tanto diferente a la curva de otras bombas centrífugas para otras aplicaciones. De acuerdo con la norma NFPA 20, debe cumplir con el siguiente criterio: a caudal cero la presión no debe ser mayor al 140% de la presión nominal, y al 150% del caudal nominal, la presión no debe ser menor al 65% de la presión nominal.

Curva característica de bombas contra incendioCurva característica límite para las bombas contra incendio acuerdo a la norma NFPA 20

En la práctica, la mayoría de las bombas contra incendio proporcionan menos del 140% de la presión nominal a caudal cero, y más del 65% de la presión nominal al 150% del caudal nominal. Esto da como resultado curvas “aplanadas” que permiten que la presión en la descarga varíe “suavemente” con las variaciones de caudal.

CONDICIONES DE INSTALACIÓN DE BOMBAS CONTRA INCENDIO

La NFPA 20 no permite el uso de bombas centrífugas horizontales que succionen por debajo de su plano de ubicación. Dichas bombas deben siempre operar bajo presión de succión positiva. Si el suministro de agua es tal que no se puede evitar que la presión de succión sea negativa, se debe instalar una bomba vertical tipo “turbina”.

La capacidad y la presión nominal de las bombas contra incendio deben ser adecuadas para satisfacer la demanda de caudal y de presión compatibles con los requerimientos de suministro de agua para la propiedad protegida.

Las bombas contraincendios están diseñadas para proporcionar su capacidad nominal con un factor de seguridad incorporado (150% de la capacidad nominal al 65% de la presión nominal) para proporcionar cierta protección en caso de una demanda mayor a la esperada en el momento del incendio. Al seleccionar una bomba, es recomendable que el punto de operación del sistema esté entre el 90% y el 140% del caudal nominal de la misma.

Ing. Luis Ybirma
Caracas – Venezuela

Fuentes:

  • NFPA Fire Protection Handbook, Twentieth Edition
  • NFPA 20: Standard for the Installation of Pumps for Fire Protection. Edición 2.016
Notas:
1. El contenido de este artículo no es una Interpretación Formal de NFPA. Lo aquí expresado es la interpretación personal del autor y no necesariamente representa la posición oficial de las normas NFPA y sus Comités Técnicos. Por otra parte, el lector es libre de estar de acuerdo o no con lo aquí expresado.
2. Todas las imágenes y marcas comerciales que se publican en este Blog son marcas registradas por sus propietarios, y se utilizan sólo con fines didácticos e informativos.
