INTRODUCCIÓN
En el presente artículo se exponen algunos aspectos importantes que se deben considerar en la instalación de la tubería de succión de las bombas contra incendio.
La tubería de succión de las bombas contra incendio es un elemento fundamental que requiere atención especial, para garantizar el funcionamiento apropiado de las mismas; de hecho, la norma NFPA 20, Standard for the Installation of Stationary Pumps for Fire Protection (Instalación de Bombas Estacionarias para Protección contra Incendios), es muy enfática al establecer las características y requerimientos que se deben cumplir.
Cuando se habla de la tubería de succión se incluyen todos los componentes comprendidos entre la brida de succión de la bomba hasta la conexión a la red pública o privada de agua, o al tanque de almacenamiento de la reserva de agua, y normalmente consiste de tubos, válvulas y otros accesorios.
DIÁMETRO DE TUBERÍA DE SUCCIÓN
El diámetro del tubo de succión para una sola bomba, o del cabezal de succión para múltiples bombas diseñadas para operar simultáneamente, debe ser tal que con la(s) bomba(s) funcionando a caudal máximo (150% de la capacidad nominal o el flujo máximo disponible del suministro de agua), la presión manométrica en la brida de succión sea mayor o igual a 0 bar (0 psi).
Si el suministro de agua es desde un tanque de almacenamiento con su base al mismo nivel que la bomba o por encima, se permite que la presión manométrica en la brida de succión baje hasta −0,2 bar (−3 psi). Esta presión negativa se permite después que el tanque haya proporcionado la demanda máxima del sistema (caudal y duración); el agua restante en el tanque está a nivel de la bomba o por encima de ella; y la bomba está funcionando al 150% de su caudal nominal. Este margen de presión negativa está destinado a compensar la pérdida por fricción a través de la tubería de succión.
El diámetro de la porción de la tubería de succión de las bombas contra incendio, equivalente a una longitud de 10 diámetros de tubería aguas arriba de la brida de succión, no debe ser inferior al especificado en la Tabla 4.27(a) de la norma NFPA 20-2016.
El diámetro de la tubería de succión de las bombas contra incendio intenta limitar la velocidad del agua a no más de 4,57 m/s (15 pies/s), para evitar el flujo turbulento en la tubería, el cual puede generar burbujas de aire en el seno del agua, que afectan negativamente la eficiencia de la bomba.
VÁLVULA EN LA TUBERÍA DE SUCCIÓN DE BOMBA CONTRA INCENDIO
La válvula de seccionamiento a instalar en la tubería de succión debe ser del tipo compuerta indicadora (OS&Y).
Cuando el suministro sea desde la red pública de agua, la válvula debería ubicarse tan lejos de la brida de succión de la bomba como sea práctico. Cuando el suministro proviene un tanque de almacenamiento de agua, la válvula debería ubicarse en la salida del tanque.
La NFPA 20 no prohíbe la utilización de válvula tipo mariposa en la tubería de succión si ésta se ubica a más de 15,3 metros (50 pies) de la brida de succión (situación que en la práctica sería poco probable). Esta separación daría oportunidad a que se elimine la turbulencia que crea una válvula tipo mariposa en el chorro de agua antes de entrar a la bomba.
CODOS EN LA TUBERÍA DE SUCCIÓN DE BOMBA CONTRA INCENDIO
En la instalación de bombas contra incendios de eje horizontal y carcasa partida no se permite la colocación de codo o T con la línea central en el plano horizontal, en la porción de la tubería de succión de longitud equivalente a 10 veces el diámetro de la tubería, aguas arriba de la brida de succión, ya que se crearía turbulencia y se desequilibraría el flujo de agua hacia el impulsor, lo que causa una carga axial en los cojinetes de la bomba, provocando con el tiempo daños a la bomba.
Los codos y T con el plano de línea central perpendicular al eje de la bomba están permitidos en cualquier lugar de la tubería de succión, dado que generalmente no causan desequilibrio en el flujo, aunque sí causan turbulencia. Para disminuir la turbulencia se puede utilizar un codo de radio largo en vez de un codo de giro corto o una T.

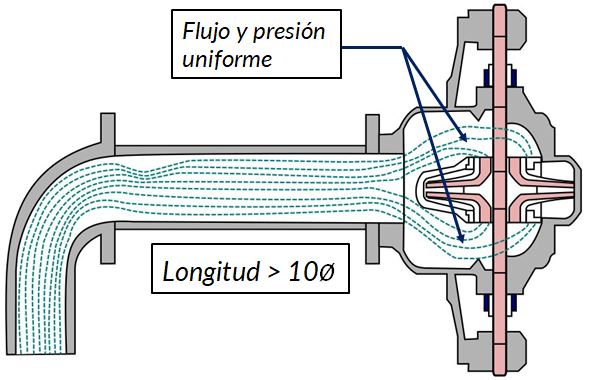

Seguidamente se muestran imágenes indicando las maneras correctas de colocar un codos o T en la tubería de succión:
Si no es posible dejar una longitud de 10 diámetros entre un codo y la brida de succión, se puede utilizar un difusor de succión listado; con eso se evitaría cumplir con la longitud mínima para bombas horizontales de carcasa partida y la tubería de succión podría ser menor a 10 diámetros.
REDUCCIÓN EXCÉNTRICA EN LA SUCCIÓN
Cuando sea necesaria una reducción para adaptar el diámetro de la tubería de succión al diámetro de la succión de la bomba, se debe utilizar un reductor excéntrico, para evitar el desarrollo de bolsas de aire. Cuando la bomba se alimenta desde abajo o desde el mismo nivel, La parte plana del reductor debe estar hacia arriba, con la reducción real del diámetro en la parte inferior de la conexión. Donde el suministro sea desde arriba, se recomienda que la parte plana del reductor esté abajo.
DISPOSITIVOS EN LA TUBERÍA DE SUCCIÓN DE LA BOMBA CONTRA INCENDIO
En la tubería de succión de las bombas contra incendio no debe instalarse ningún dispositivo o elemento que detenga o restrinja el arranque del motor o limite la descarga, a menos que esté permitido por la normativa o exigido por la Autoridad Competente.
El propósito es prohibir el uso de ciertos dispositivos en la tubería de succión de las bombas que causarían turbulencia o pérdida excesiva por fricción, o cortarían el flujo de agua cuando la bomba opere al 150% de su capacidad nominal, lo que podría causar una falla catastrófica a la bomba.
No obstante, se permite la instalación de los elementos que se indican a continuación:
- Válvula de retención y dispositivos o conjuntos de prevención de reflujo. Se requiere la instalación de los dispositivos de prevención de reflujo cuando se toma agua desde la red pública y existe la posibilidad de contaminación.
- Línea de detección de presión. La Autoridad Competente puede requerir que siempre haya una presión positiva en la succión de la bomba. Para ello se debe instalar una válvula de control de presión baja en la descarga de la bomba, con la línea de detección conectada a la tubería de succión.
- Filtro, cuando sea necesario según las características del suministro de agua. Deben ser de un tipo que se pueda limpiar sin dañar el sistema de protección contra incendios
- Difusor de succión listado. Se puede eliminar la necesidad de cumplir con la regla de 10 diámetros para bombas horizontales de carcasa partida, lo que permite reducir la longitud de la tubería de succión.
Ing. Luis Ybirma
Caracas – Venezuela
Notas:
1. El contenido de este artículo no es una Interpretación Formal de NFPA. Lo aquí expresado es la interpretación personal del autor y no necesariamente representa la posición oficial de las normas NFPA y sus Comités Técnicos. Por otra parte, el lector es libre de estar de acuerdo o no con lo aquí expresado.
2. Todas las imágenes y marcas comerciales que se publican en este Blog son marcas registradas por sus propietarios, y se utilizan sólo con fines didácticos e informativos.
Ing. Luis Ybirma
Primeramente agradecerle por su trabajo y dedicación y la vez aprovechar en hacerle unas consultas:
Si bien la NFPA 20 hace referencia sobre la tubería de succión del tipo Split Case, al referir que no se debe colocar codos o tees en el mismo eje horizontal al menos que tenga 10 diámetros de tubería libres.
1. ¿Para el caso de bombas tipo Vertical in Line? ¿Seria lo contrario? entiendo que si se podría instalar codos en horizontal lo mas cerca y alejar los codos en que están en posición vertical (hacia abajo).
2. ¿Y Para el caso de bombas tipo End Suction? En mi experiencia me apoyo en los manuales del fabricante pero hasta ahora no encuentro una «analogía» sobre la tubería de succión.
3. ¿Por ultimo cuales podrían ser las consecuencias físicas en la bomba, de no cumplir con lo recomendado para la instalación de la tubería de succión ?
Estare atento a sus comentarios.
Gracias y saludos desde Perú
Jhonny
Hola Jhonny.
Lo principal a evitar en la tubería de succión de las bombas es la creación de turbulencias ya que se generan burbujas de aire dentro del chorro de agua, que una vez entren al impulsor van a implosionar y afectar negativamente su desempeño y sus componentes.
La separación de codo o T 10 diámetros de la brida de succión es exigida para bombas de carcasa partida, dado que si están más cerca se crearía turbulencia y un flujo desbalanceado de agua en el impulsor, causando una fuerza sobre el eje y los cojinetes, lo que terminaría desgastándolos y dañando la bomba. Para las bombas del tipo vertical-en línea no es tan importante esa separación ya que la posición del impulsor ya crea una fuerza desbalanceada normalmente.
La placa antivortice. que diámetro debería tener si la succión es de 6″
Revisar el parágrafo 14.2.13 en la norma NFPA 22-2013 o NFPA 22-2018.
Ingeniero Ybima, consulta que efectos sufre una bomba vertical en linea o una end suction si tiene una succión negativa de -3m a la base de la cisterna.
El propietario por exigencia de la normativa debe instalar tres GCI mas su BCI, por espacio y cisterna existente será succión negativa
Las bombas centrífugas contra incendio tipo carcasa partida, in-line o end suction no pueden utilizarse cuando se tiene «succión negativa». Requerirían un cebado permanente, cosa que es complicado garantizar; por lo que existe la probabilidad de falla del sistema en el momento menos oportuno. Para esos casos es necesario utilizar una bomba vertical tipo turbina.
Ahora, en algunas situaciones la Autoridad Competente puede aprobar esa clase de instalaciones… Lo que sí debe hacerse siempre es calcular rigurosamente el NPSH disponible y comparar con el NPSH requerido por la bomba.
Felicitaciones por los documentos técnicos publicados, son de gran utilidad.
Gracias por tu comentario Robert.
Próximamente las publicaciones estarán disponibles en formato pdf.
Buenas tardes ingeniero excelentes articulos tengo una duda que no puedo responder todavia que pasa en la tuberia de descarga? en cuanto a las tuberias de la red, en la NFPA 24 Y 13 permiten usar esquema 10 y esquema 40 hay alguna aplicacion para cada esquema ?
En los sistema contra incendio el estándar en tuberías es el schedule 40. Pero las normas te permiten utilizar otros espesores como schedule 10 o 30; también se puede utilizar schedule 80 (aunque es poco común) en ciertas aplicaciones. Las limitaciones tienen que ver principalmente con el método de unión, si es por rosca, por ranura o por soldadura; la norma establece unos espesores de pared mínimos que deben tomarse en cuenta.
Hola ¡¡ Buenas tardes ¡¡
Se permite de acuerdo a NFPA 20, instalar filtro en la succion de la bomba del sistema vs incendio ??
Gracias Y SALUDOS
Hola Alfonso. Gracias por escribir.
Se puede instalar un filtro en la tubería de succión de la bomba si es estrictamente necesario, para evitar la entrada de materiales que puedan afectar la bomba; dicho filtro debe instalarse lo más lejos posible de la brida de succión (15 metros, preferiblemente) y debe considerarse la pérdida de presión que causa y su efecto en la NPSH disponible.
Cordial saludo,
Ingeniero Ybirma
Una consulta referente a la limitante de espacio para localizar el tanque de reserva y el cuarto de bombas en el mismo sitio.
En ciertas ocasiones se ha mencionado utilizar el agua de piscina, como reserva. Y en estos casos suele suceder que la bomba este localizada en un nivel muy inferior al nivel donde se localiza la piscina, o puede ser el caso que no sea la piscina si no el tanque de reserva. ¿Existe alguna norma que mencione esto?, se podría tener la bomba en un primer nivel y el tanque localizado (5, 10, 15 niveles por encima de esta?). ¿Hay alguna limitante en la longitud de la succíon o en la altura estatica entre tanque y bomba?.¿Hay literatura acerca de esto?
Le agradezco sus valiosos aportes
Hola Juan. Gracias por escribir.
Lo primero, para utilizar una piscina como reserva de agua contra incendios es necesario realizar un análisis concienzudo y determinar la confiabilidad y pertinencia de ese suministro.
Lo otro: No hay ningún impedimento para que una bomba succione agua desde un tanque elevado. En ese caso, la bomba funcionaría como refuerzo, ya que incrementaría la presión creada por la columna de agua, lo que resultaría en una bomba de menor potencia. Teóricamente no hay limitante en cuanto a la altura del tanque, pero las bombas están diseñadas para un valor máximo de presión en la succión; eso depende de la marca y modelo de bomba. Ahora, puede suceder que por la elevación del tanque no sea necesaria una bomba, ya que el tanque puede suministrar suficiente presión y caudal. Eso habría evaluarlo.
La norma que generalmente utilizamos para el tema de bombas contra incendios es la NFPA 20.
Excelente artículo. Me permito hacerle un par de preguntas: 1)la norma NFPA habla de bombas estacionarias, pero aplica tambien para trailers autocontenidos? 2) si mi alimentación es presurizada (60psi) para una bomba de 750 gpm, debo poner una valvula globo para regular?
Hola Miguel. Gracias por escribir.
1) Lo indicado en el artículo no aplica para bombas en trailers.
2) La alimentación a las bombas puede ser presurizada. Ahora, entiendo que preguntas si debes poner una válvula reguladora de presión. No, la norma NFPA 20 no permite la utilización de ese tipo de válvulas como parte del sistema de bombeo. Se debe diseñar y seleccionar las bombas, en la medida de lo posible, para que no sea necesaria una válvula reguladora de presión. De requerirse por alguna razón, deben instalarse después de la válvula de aislamiento en la tubería de descarga, siguiendo los lineamientos de la norma que aplique (NFPA 13, NFPA 14, etc.).
Muy bien artículo, una consukta:
Cuales son los «difusores de succión listados» y cual es su aplicación.
Hola Cruz. Gracias por escribir.

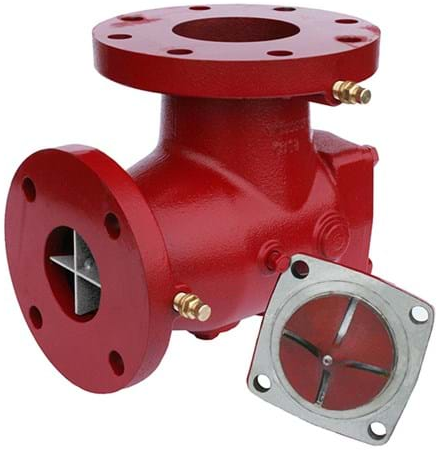

Un difusor de succión es un dispositivo listado que puede instalarse en la succión de las bombas y que permite que exista un codo en una distancia menor a 10 diámetros.
En este enlace puedes ver un modelo.
Buenos dias Ingeniero le hago una consulta, con respecto al caño excentrico esta claro como debe ser en la succion. Pero en la descarga, si el caño es vertical puede ir concentrico en caso de que la descarga salga horizaontal, como deberia ir esa excentricidad ? independientemente si es una instlacion contra incendio o no.
desde ya, muchas gracias.
Hola Darío. Gracias por escribir.
La reducción en la succión de la bomba (si es que se requiere) siempre debe ser excéntrico, y en la descarga de la bomba (si es que se requiere) siempre debe ser concéntrico, sin importar su pocisión.
Buenos días estimado Luis Ybirma por hacerle una pregunta usted no sabe cómo puedo conseguir alguna hoja de cálculo donde se pueda realizar la curva de desempeño de bombas de combustión a Diesel que se ocupa en sistemas contra incendios le quedó muy agradecido
Hola Xlopez. Gracias por escribir.
No manejo esa información, no sé si existe tal hoja de cálculo. Para elaborar la curva de desempeño de las BCI sólo hay que representar gráficamente los 3 puntos (Q-H) resultantes de las pruebas de flujo, puede ser en un papel con escala lineal o con escala semi-logarítmica.
Excelente aporte a la difusión del conocimiento y buenas prácticas de ingeniería.
Ingeniero gracias por el aporte.
Quisiera preguntar, si existe algun criterio de distanciamiento entre acoples flexibles en la linea de succion e impulsion de bombas contra incendio.
Agradecere mucho su respuesta
Hola Laura. Gracias por escribir.
Hasta donde conozco no hay un criterio normativo al respecto. Una buena práctica es dejar un diámetro de tubería entre acoples.
